Como dimensionar um aquecedor radiante para exterior: potência em BTU e área de cobertura explicadas

Os aquecedores radiantes de exterior aquecem diretamente pessoas e superfícies através de energia infravermelha, por isso dimensioná-los pelo volume de ar conduz à resposta errada. No exterior, o dimensionamento depende da área de projeção radiante, da geometria de montagem e da classificação IP do aquecedor, não dos metros cúbicos de ar.

Convecção e radiação são processos físicos diferentes. Um aquecedor por convecção aquece o ar e depois depende desse ar quente para chegar aos ocupantes. No interior, isto funciona porque o ar não tem para onde ir. No exterior, o ar desloca-se assim que se levanta uma brisa, e o calor vai com ele. Os aquecedores radiantes ignoram completamente o ar. A energia infravermelha viaja à velocidade da luz até pessoas e objetos, que depois armazenam e reirradiam esse calor. É por isso que os nossos aquecedores radiantes de exterior se sentem quentes na pele em segundos e continuam eficazes quando o ar à volta está em movimento.

A regra prática dos 20 BTU por pé quadrado que se encontra na maioria das páginas de dimensionamento foi criada para divisões fechadas. Assume retenção de ar, ausência de vento e um termóstato para fechar o circuito de controlo. No exterior, nenhuma dessas condições se aplica. A orientação da ASHRAE sobre infravermelhos no exterior observa que os sistemas radiantes exigem uma entrada materialmente menor do que o ar forçado para atingir o mesmo conforto dos ocupantes, porque o calor chega diretamente às pessoas em vez de passar por um fluido de trabalho que inevitavelmente se dispersa.

Por isso, antes de qualquer cálculo de dimensionamento, há quatro variáveis a considerar primeiro:

• Classificação IP como a pergunta decisiva sobre se o aquecedor pertence sequer ao local

• Altura de montagem como o controlo de quanta intensidade chega aos convidados sentados

• Tipo de espaço abrangendo configurações cobertas, semicobertas e totalmente abertas

• Exposição ao vento que decide se as premissas de convecção se aplicam de todo

Cada variável altera o fator de potência que, de outro modo, seria retirado de uma tabela. Percorrê-las por ordem é a disciplina que separa uma instalação corretamente dimensionada de um erro dispendioso.

Um watt de potência radiante elétrica equivale a 3,413 BTU por hora. Um aquecedor de 3.000 W produz 10.239 BTU/h (3,0 kW). Segundo as orientações de instalação da Heatscope, planeie cerca de 100 a 150 watts por metro quadrado num espaço abrigado, 200 a 300 W/m² num espaço semi-exposto e 300 a 400 W/m² num espaço totalmente exposto.

Um BTU, ou British Thermal Unit, é a energia necessária para elevar uma libra de água em um grau Fahrenheit. BTU por hora (BTU/h) é a taxa de potência de aquecimento usada por defeito na maioria das fichas técnicas norte-americanas e de produtos a gás. Os watts expressam a mesma ideia no sistema métrico, em que um watt equivale a um joule por segundo. A conversão é simples: multiplique os watts por 3,413 para obter BTU/h, ou divida BTU/h por 3,413 para voltar a watts. Os aquecedores radiantes elétricos são classificados em watts porque consomem uma carga elétrica mensurável. Os aquecedores a gás são classificados em BTU/h porque a entrada é um caudal de combustível. O objetivo deste artigo é tornar qualquer uma das unidades utilizável.

A maioria dos guias de dimensionamento entrega um único número e para por aí. É a versão em formato de artigo de dizer a um cozinheiro para pesar a farinha e ignorar todo o resto. A realidade do aquecimento exterior é que quatro variáveis alteram a potência antes mesmo de abrir uma página de produto. Percorrê-las na ordem certa é a única forma de chegar a um dimensionamento que continue válido depois de o aquecedor estar instalado e a brisa aumentar.

Para os aquecedores radiantes elétricos Heatscope, considere cerca de 100 a 150 W/m² para um pátio coberto, 200 a 300 W/m² para um espaço semicoberto e 300 a 400 W/m² para uma área exterior totalmente exposta. Multiplique a área do piso pelo fator de potência correspondente ao tipo de espaço para estimar a potência total necessária e, em seguida, confirme a classificação IP em relação ao local.

A tabela de dimensionamento leva-o a um objetivo de potência. A seleção do modelo traduz esse objetivo em hardware. A gama Heatscope divide-se em cinco linhas de produto, cada uma pensada para uma combinação específica de posicionamento, estética e requisito IP.

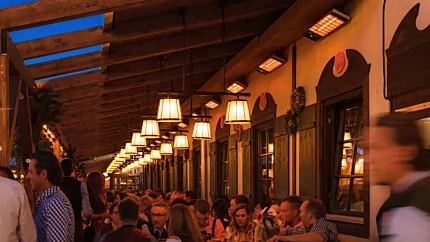

O Spot 1600 e o Spot 2800 são aquecedores direcionais de alto desempenho com classificação IP24, concebidos para pátios cobertos e espaços comerciais abrigados onde o desempenho térmico puro importa mais do que a presença visual. O Spot 1600 é vendido apenas nos EUA e no Canadá, enquanto o Spot 2800 é distribuído globalmente e tende a ser a escolha de referência para varandas e pérgulas fechadas.

O Vision 3200 substitui a grelha industrial do Spot por uma discreta frente em vitrocerâmica, com a mesma classificação IP24. Adequa-se a interiores residenciais e de hotelaria, bem como a pátios cobertos onde o aquecedor partilha uma linha visual com a arquitetura. Os prescritores escolhem o Vision quando o briefing pede calor sem uma declaração visual.

O Next 3000 é a opção de chassis de alumínio ultrafino com IP25, pensada para espaços contemporâneos semi-expostos e expostos. É vendido apenas nos EUA e no Canadá, o que significa que os prescritores na Austrália, no Reino Unido e na UE contornam essa limitação subindo para o Pure+ quando está em causa uma instalação exposta.

O Pure 2400 e o Pure+ 3000 ocupam a extremidade todo-o-tempo da gama. O Pure+ com IP65 é o único modelo Heatscope classificado para instalações totalmente expostas, com um ecrã convexo em vidro que suporta chuva direta, ar salino e o tipo de vento que desligaria por completo um aquecedor de pátio a gás. Para decks abertos, projetos costeiros e terraços rooftop, o Pure+ é a única especificação adequada.

Uma breve árvore de decisão reúne tudo. Se o espaço for totalmente aberto, o Pure+ é a única resposta. Se o espaço for semi-coberto, o Vision ou o Next resolvem a necessidade consoante o mercado. Se o espaço for totalmente coberto, o Spot e o Vision funcionam, e a escolha depende de a discrição visual importar mais do que a máxima densidade de aquecimento. Prescritores e proprietários fora da América do Norte devem tratar o Spot 1600 e o Next 3000 como fora de âmbito e planear antes com o Spot 2800, Vision 3200, Pure e Pure+.

Cinco erros surgem de forma consistente em instalações falhadas. Cada um tem um diagnóstico numa frase e uma solução numa frase.

1. Dimensionar apenas pela área do pavimento. O erro mais comum é escolher uma potência a partir de uma fórmula de metros quadrados e ignorar as quatro variáveis que a alteram. Verifique primeiro a classificação IP, a altura de montagem, o tipo de espaço e a exposição ao vento; a ficha técnica vem depois.

2. Especificar IP24 para uma localização exposta. Um Spot 2800 ou Vision sob uma pérgola independente sem cobertura sólida falhará na primeira tempestade, por mais acertadas que tenham sido as contas da potência. Apenas o Pure+ com classificação IP65 está indicado para instalações totalmente expostas, sem exceções.

3. Um aquecedor grande para um espaço comprido e estreito. A projeção direcional é de 3 m por unidade, pelo que um único aquecedor não consegue cobrir uniformemente um terraço de 6 m × 2 m. Dois aquecedores por zonas, com projeção sobreposta, proporcionam uma zona de conforto mais uniforme do que uma unidade sobredimensionada com a mesma potência total.

4. Montar demasiado alto. Um aquecedor a 3,5 m fornece bastante menos calor sentido ao nível do assento do que o mesmo aquecedor a 2,4 m, porque a intensidade radiante diminui com o quadrado da distância. Aproxime o aquecedor da altura do assento com a haste de extensão adequada, ou suba um escalão de potência se o teto não permitir uma montagem mais baixa.

5. Esquecer a capacidade elétrica. Três aquecedores de 3.000 W num único circuito de 16 A farão disparar o disjuntor na primeira vez que funcionarem em conjunto. Planeie os circuitos antes dos locais de montagem e envolva cedo um eletricista certificado; o detalhe da cablagem pertence à conversa de instalação, não ao cálculo de dimensionamento.

O dimensionamento em hotelaria difere do residencial em três aspetos que a tabela, por si só, não consegue captar. Os espaços comerciais utilizam aquecedores durante noites longas, não apenas durante uma hora depois do jantar, pelo que tanto o ciclo de funcionamento como o comportamento em standby do aparelho são relevantes. O elemento de infravermelhos de onda média da gama Heatscope atinge a potência máxima instantaneamente e desliga-se da mesma forma, o que permite que a ativação por zonas acompanhe a ocupação das mesas, em vez de manter tudo na potência máxima durante um serviço de seis horas.

A zonificação é a segunda diferença. Um único comando pode emparelhar com vários aquecedores Heatscope numa esplanada, e os sensores de movimento ZigBee automatizam a ativação das zonas para que um aquecedor aqueça o recanto onde um cliente acabou de se sentar, em vez da secção vazia do outro lado da sala. Os prescritores que desenham um layout de aquecimento para restaurantes podem mapear as zonas de conforto diretamente para o plano de mesas e deixar o restante aos sensores. As orientações da ASHRAE sobre infravermelhos por zonas enquadram esta abordagem como aquecer as pessoas, não o edifício; para um espaço de hotelaria com ocupação variável, é isso que torna a especificação de aquecimento comercialmente sensata.

A terceira diferença é a conformidade e a estética. A classificação IP passa a ser uma linha no documento de especificação, não uma etiqueta numa ficha técnica, e a escolha entre acabamentos preto, branco e vidro cerâmico é feita em função da paleta arquitetónica. Os elementos de fibra de carbono de engenharia alemã da Heatscope estão classificados para mais de 10.000 horas de funcionamento, o Red Dot Design Award faz parte do prestígio da marca, e a presença visual de um Vision ou de um Pure+ numa esplanada de cinco estrelas é parte da especificação, não uma reflexão tardia. Um prescritor que subdimensiona a esplanada de um restaurante não perde apenas conforto; perde lugares nas noites frias em que a esplanada deveria prolongar a época para os meses intermédios.

Uma breve lista de verificação fecha o ciclo para projetos de nível profissional:

• Confirmar a classificação IP no ponto mais exposto da instalação, não na exposição média

• Planear a zonificação em torno do plano de mesas, não da planta

• Especificar o acabamento em função da paleta arquitetónica antes de especificar a potência

Dimensionar um aquecedor radiante de exterior é um problema de quatro variáveis antes de se tornar uma questão de potência. Verifique a classificação IP em função do local, depois a altura de instalação em função do teto, em seguida o tipo de espaço em função da faixa de W/m² e, por fim, a exposição ao vento em função da tecnologia. Só depois destas quatro verificações é que o cálculo de multiplicar por W/m² entrega uma resposta utilizável.

Esta abordagem supera as páginas de dimensionamento de fórmula única porque considera como o calor radiante exterior se comporta na prática, em vez de importar pressupostos do dimensionamento de aquecimento interior por convecção. Com a tabela de potência para cobertura e a lógica de seleção de modelos acima, tem o necessário para dimensionar um sistema para um pátio residencial ou especificar uma distribuição de aquecimento para uma esplanada comercial. A gama Heatscope cobre todo o espectro de IP24 a IP65, e o modelo certo para um espaço resulta da verificação das quatro variáveis, não de uma suposição na ficha técnica.

Para consultar a gama completa Heatscope, incluindo o Pure+ 3000 para instalações expostas e o Vision 3200 para espaços cobertos, a página da categoria de aquecedores radiantes apresenta as especificações atuais, acessórios e disponibilidade regional. O apoio à especificação está disponível diretamente junto da equipa Heatscope para projetos que precisem de um desenho de distribuição de aquecimento ou de um orçamento de potência face a uma planta arquitetónica.
